ΤΥΠΟΣ ΜΗΧΑΝΗΜΑΤΟΣ |

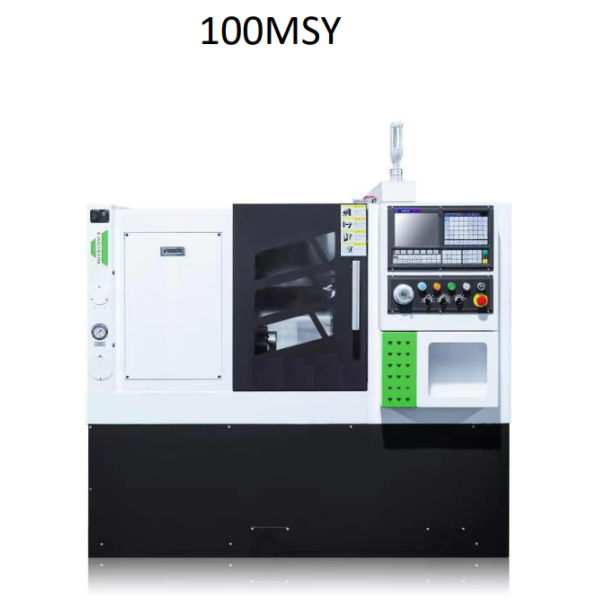

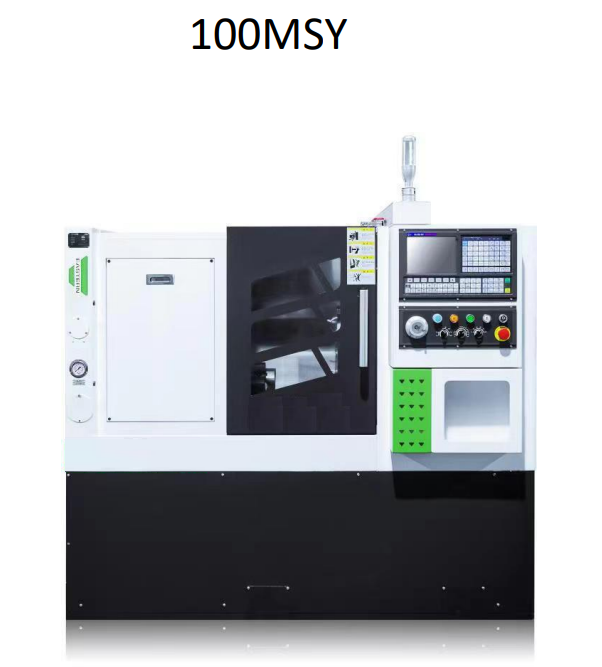

100MSY |
|
|
Μέγιστη περιστροφή στο κρεββάτι |
mm |
560 |
|
Μέγιστη περιστροφή στο σεπόρτι |
mm |
260 |
|
Μέγιστο μήκος κατεργασίας |
mm |
350 |
|
Μέγιστη διάμετρος άξονα |
φ/mm |
45 |
|
Μέγιστη διάμετρος κατεργασίας |
φ/mm |
260 |
|
Τύπος κεφαλής ατράκτου |
GB59001 |
A2-5 |
|
Κώνος ατράκτου |
Φ/mm |
56 |
|
Περιοχή ταχυτήτων ατράκτου |
r/min |
50-5000 |
|
Ισχύς κυρίως κινητήρα |
Kw |
12.3 |
|
Ροπή ατράκτου |
N.m |
110 |
|
Είδος τσοκ |
Hydraulic Through Chuck |
|
|
Διαστάσεις τσοκ |
Inch |
6’’ |
|
Ταχεία μετακίνηση στον Χ άξονα |
m/min |
25 |
|
Ταχεία μετακίνηση στον Υ άξονα |
m/min |
10 |
|
Ταχεία μετακίνηση στον Ζ άξονα |
m/min |
25 |
|
Ροπή σερβοκινητήρα στον Χ άξονα |
N.m |
10 |
|
Ροπή σερβοκινητήρα στον Υ άξονα |
N.m |
10 |
|
Ροπή σερβοκινητήρα στον Ζ άξονα |
N.m |
10 |
|
Διαδρομή άξονα Χ |
mm |
220 |
|
Διαδρομή άξονα Υ |
mm |
±40 |
|
Διαδρομή άξονα Ζ |
mm |
360 |
|
Τύπος γλίστρας |
Roller Linear Guideway |
|
|
Τύπος εργαλειοδέτη |
Intergrated 12 Post Driven Tool Turret (BMT45) |
|
|
Διαστάσεις εργαλείων |
mm |
20X20/φ32/ER25 |
|
Τύπος κουκουβάγιας |
Servo programmable |
|
|
Κώνος κουκουβάγιας |
MT4 |
|
|
Διαδρομή κουκουβάγιας |
mm |
390 |
|
Διάμετρος κουκουβάγιας |
φ/mm |
65 |
|
Ισχύς ρεύματος |
KVA |
22 |
|
Παροχή |
A |
48 |
|
Βάρος μηχανήματος |
Kg |
3000 |
|
Διαστάσεις μηχανήματος |
mm |
2190x1780x1800 |
